J641F46氣動直通式襯氟截止閥選型指南 氣動執行器的工作原理是基于壓縮空氣的能量轉換,將壓縮空氣的壓力能轉化為機械能,從而實現對閥門等設備的控制,主要有直行程和角行程兩種類型,襯氟截止閥屬于強制密封式閥門,閥門關閉時必須給閥瓣施加壓力,強制防止密封面泄漏。當介質從閥下進入閥門時,由操作力克服的阻力是由閥和墊片的磨損力和介質壓力產生的推力,而關閉閥門的力大于打開閥門的力,因此閥桿的直徑較大。否則會發生閥桿頂端彎曲的故障。自密封閥出現后,閥媒體的流動被改變?yōu)閺拈y閥上方進入閥的空洞。此時,受介電體壓力的影響,關閉閥的力小,但由于打開閥的力大,閥的直徑相應減少。而且,這種形狀的閥門在電介質的作用中也是嚴格的。襯氟截止閥開啟時,閥瓣的開啟高度,為公稱直徑的25%~30%時,流量已達到非常大,表示閥門已達全開位置。所以截止閥的全開位置,應由閥瓣的行程來決定。具體工作原理如下: J41F46直通式襯氟截止閥是指關閉件(閥瓣)由閥桿帶動并沿閥痤中心軸線做升降運動的閥門,在管路上主要用來接通或截斷管路中的介質,但不能做節流用。 襯氟截止閥是指關閉(閥瓣)由閥桿帶動并沿閥座中心軸線做升降運動的閥門,在管路上主要用來接通或截斷管路中的介質,但不能做節流用。襯氟截止閥基本結構 ,塑料襯里J41型直通式截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強,行程短(一般為公稱通經1/4)等優點。被廣泛應用在石油、化工等管路系統中做截斷介質用,但塑料襯里的截止閥嚴禁用做流量調節,以免節流口處產生的高速介質流沖蝕破壞密封面。 閥瓣與閥桿設計為一體結構,用以防止由于管路壓力波動造成內件沖出閥體的可能性,結構緊湊,使用安全。
J641F46氣動直通式襯氟截止閥選型指南基本結構 1、塑料襯里J41型直通式、J45型直溜式、J44型角式截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強,行程短(一般為公稱通經1/4)等優點。被廣泛應用在石油、化工等管路系統中做截斷介質用,但塑料襯里的截止閥嚴禁用做流量調節,以免節流口處產生的高速介質流沖蝕破壞密封面。 2、閥瓣與閥桿設計為一體結構,用以防止由于管路壓力波動造成內件沖出閥體的可能性,結構緊湊,使用安全。 襯氟截止閥設計規范 遵循GB/T 12233,GB/T12235,ANSI B 16.34標準 截止閥基本結構: 1、氟塑料襯里J41F46型直通式,具有結構緊湊、啟閉靈活、耐腐蝕性能強,行程短(一般為公稱通徑1/4)等優點,被廣泛應用在石油、化工等管路系統做截斷介質用,但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節,以免節流口處產生高速介質流沖蝕破壞密封面。 2、閥瓣與閥桿設計為一體結構,用以防止由管路壓力波動造成內件沖出閥體的可能有性,結構緊湊,使用安全。 J41F46直通式襯氟截止閥設計特點: 1.氟塑料全襯里J41F46型直通式、J45F46型直流式、J44F46型角式截止閥,具有結構緊湊、啟閉靈活、耐腐蝕性能強,行程短(一般為公稱通徑1/4)等項優點,被廣泛應用在石油、化工等管路系統中做截斷介質用,但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節,以免節流口處產生的高速介質流沖蝕破壞密封面。 2.閥瓣與閥桿設計為一體結構,用以防止由于管路壓力波動造成內件沖出閥體的可能性,結構緊湊,使用安全。 3.氟塑料全襯里截止閥可根據所輸送介質、

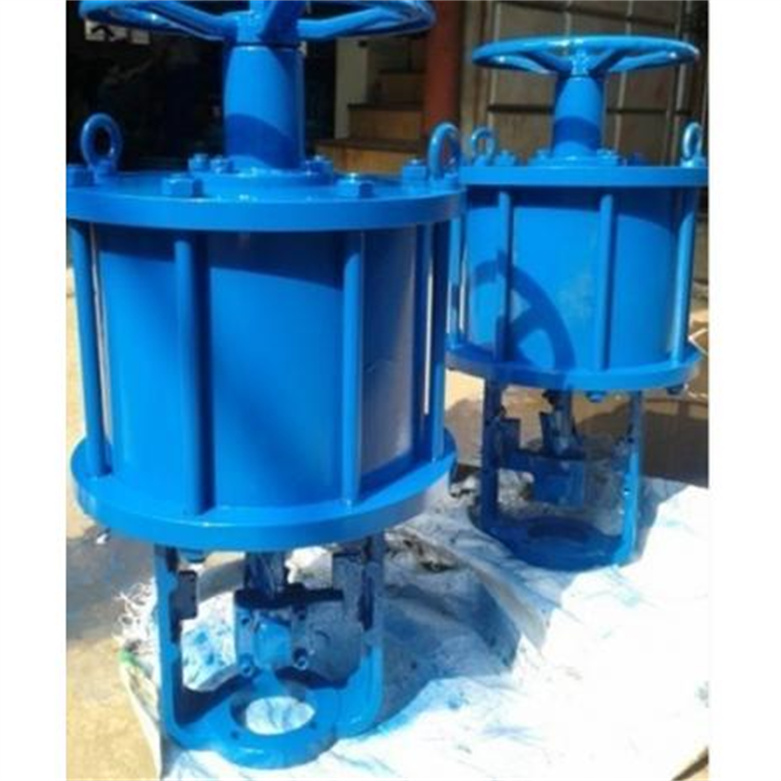

J641F46氣動直通式襯氟截止閥選型指南直行程氣動執行器單作用式 單作用式直行程氣動執行器通常由氣缸、活塞、彈簧、推桿等部件組成。當有壓縮空氣進入氣缸時,壓縮空氣推動活塞在氣缸內做直線運動,活塞通過推桿連接閥門的閥芯等部件,從而帶動閥芯產生直線位移,實現閥門的開啟或關閉等動作。 當壓縮空氣停止供應時,彈簧的彈力會使活塞和推桿回到初始位置,恢復閥門原來的狀態。這種單作用式氣動執行器結構簡單,常用于一些對復位有要求且不需要很大輸出力的場合,如小型調節閥等。 雙作用式 雙作用式直行程氣動執行器同樣有氣缸和活塞等部件,但沒有彈簧復位機構。它有兩個進氣口,分別位于氣缸的兩端。當一端進氣口通入壓縮空氣時,活塞在氣壓作用下向另一端移動,推動推桿使閥門動作。 當需要閥門反向動作時,另一端進氣口通入壓縮空氣,活塞則向相反方向移動。雙作用式氣動執行器可以提供更大的輸出力,且動作速度相對較快,適用于對控制精度和響應速度要求較高的場合,如大型工業管道中的切斷閥等。
J641F46氣動直通式襯氟截止閥選型指南角行程氣動執行器葉片式 葉片式角行程氣動執行器主要由葉片、轉子、定子等組成。定子和轉子之間形成一個密閉的空間,當壓縮空氣進入定子和轉子之間的空間時,推動葉片繞著轉子的軸做旋轉運動,葉片與閥門的閥桿相連,從而帶動閥桿和閥芯做旋轉動作,實現閥門的開啟、關閉或調節流量等功能。 葉片式氣動執行器具有結構緊湊、輸出扭矩大、動作靈敏等特點,常用于球閥、蝶閥等角行程閥門的控制。 活塞式 活塞式角行程氣動執行器由氣缸、活塞、齒輪、齒條等部件組成。壓縮空氣進入氣缸后,推動活塞做直線運動,活塞通過齒條與齒輪嚙合,將活塞的直線運動轉化為齒輪的旋轉運動,齒輪與閥門的閥桿連接,從而帶動閥桿和閥芯做旋轉運動。 活塞式角行程氣動執行器可以通過改變活塞的直徑和氣缸的行程來調節輸出扭矩的大小,適用于各種扭矩要求的角行程閥門控制,在石油、化工等領域應用廣泛。
J641F46氣動直通式襯氟截止閥選型指南客戶要求選用內襯里材質: 聚四氟乙烯(PTFE,簡稱F4 ) 聚全氟代乙丙烯(FEP,簡稱F46) 可熔性聚四氟乙烯(PFA) 超高分子量聚乙烯(PE) J41F46直通式襯氟截止閥性能參數: 公稱通徑:DN15~350mm 公稱壓力:PN1.0~2.5Mpa 連接形式:法蘭連接 驅動裝置:手動,蝸輪傳動,電動,氣動 適用介質:硫酸,氫氟酸,磷酸,氯氣,強堿,王水等任意具有強腐蝕性的介質。 J41F46直通式襯氟截止閥型號與意義: J41F46-16-DN200 J:截止閥類代號 4:連接型式為法蘭連接 1:結構型式為直通式 F46:過流部分材料為F46(聚全氟乙丙烯) 16:16公斤壓力 DN200:通徑為200MM
J641F46氣動直通式襯氟截止閥選型指南基本型號(全襯里) 手動 | J41J J41FS | 齒輪傳動 | J441J J441FS | J45J J45FS | J541J J541FS | 氣動 | J6B41J J6B41FS | 電動 | J941J J94FS |
遵循規范 | STANDARD | 設計于制造 | GB 12233/GB 12235 | 結構長度 | GB 12221(長-短系列) | 法蘭尺寸 | JB 78/JB 79(GB,HG,SH) | 壓力試驗 | GB/T 13927 | 標志 | GB 12220 | 供貨 | GB/T 12252 | J41F46直通式襯氟截止閥主要零部件材料表: 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹鋼 | 超低碳不銹鋼 | Z | C | P | R | PL | RL | 1 | 閥體、閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M | 2 | 閥瓣、閥桿 | 35 | 1Cr13 | 1Cr18NI9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 | 3 | 活節螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 4 | 襯里層/閥座 | 襯硬橡膠(NR)FEP(F46) PCTFE(F3)PFA(可溶性聚四氟乙烯) | 5 | 填料 | PTFE(F4) PTFE(F4) | 6 | 填料壓蓋 | WCB | WCB | CF8 | CF8M | CF3 | CF3M | 7 | 閥桿螺母 | ZCuAl10Fe3 ZCuAl10Fe3 | 8 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni9Ti | 1Cr17Ni9Ti | 9 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 10 | 手輪 | HT200 | HT200 | WCC | WCC | WCC | WCC |
J41F46直通式襯氟截止閥主要外形和連接尺寸: 公稱通徑 | 標準值 | 參考值 | DN (mm) | NPS (inch) | L | D | D1 | D2 | f | b | Z-φd | W | D0 | H | WT(Kg) | PN 1.0MPa | 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 100 | 235 | 260 | 6.5 | 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 100 | 240 | 265 | 7 | 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 120 | 245 | 270 | 7.87 | 32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 140 | 255 | 285 | 11 | 40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 140 | 285 | 315 | 13 | 50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 160 | 295 | 330 | 15 | 65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 180 | 350 | 395 | 23 | 80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 240 | 395 | 445 | 38 | 100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 240 | 450 | 490 | 42 | 125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 280 | 525 | 555 | 55 | 150 | 6 | 480 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 320 | 605 | 645 | 77 | 200 | 8 | 495 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 360 | 645 | 765 | 135 | 250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 400 | 685 | 805 | 220 | 300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 400 | 710 | 814 | 277 | 350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 450 | 750 | 855 | 320 | PN 1.6MPa | 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 100 | 240 | 265 | 7 | 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 100 | 245 | 270 | 7.6 | 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 120 | 250 | 270 | 8.2 | 32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 140 | 260 | 290 | 12 | 40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 140 | 285 | 320 | 14 | 50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 160 | 300 | 335 | 18 | 65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 180 | 355 | 400 | 26 | 80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | 240 | 400 | 450 | 40 | 100 | 4 | 350 | 215 | 180 | 155 | 3 | 24 | 8-φ18 | 240 | 455 | 495 | 50 | 125 | 5 | 400 | 245 | 210 | 185 | 3 | 26 | 8-φ18 | 280 | 530 | 560 | 65 | 150 | 6 | 480 | 280 | 240 | 210 | 3 | 28 | 8-φ23 | 320 | 610 | 650 | 85 | 200 | 8 | 495 | 335 | 295 | 265 | 3 | 30 | 12-φ23 | 360 | 650 | 770 | 150 | 250 | 10 | 622 | 405 | 355 | 320 | 3 | 32 | 12-φ25 | 400 | 690 | 810 | 245 | 300 | 12 | 698 | 460 | 410 | 375 | 4 | 34 | 12-φ25 | 400 | 730 | 845 | 295 | 襯氟法蘭截止閥J41F46結構圖:

氣動截止閥的正確安裝方法如下: 1、在安裝前,先檢查截止閥的型號、規格和工作壓力是否和管道系統相匹配。確保選用的截止閥符合使用要求。 2、將截止閥安裝在管道系統上,確保閥門的進口和出口與管道的連接口相對應。使用螺栓或焊接等方式將閥門固定在管道上。 3、在安裝之前,應先清洗和沖洗管道系統,確保管道內無雜質和異物。防止雜質進入截止閥內部。 4、在安裝之前,檢查截止閥的閥蓋和閥體是否完好無損,確保沒有漏氣和泄漏現象。如有發現問題,應及時更換和修復。 5、在安裝之前,檢查閥門的密封圈是否完好并正確安裝。確保閥門的密封性能良好。 6、安裝后,進行壓力測試,檢查截止閥的密封性能和工作狀態。確保截止閥可以正常開啟和關閉,并無泄漏現象。 7、在安裝完畢后,應將閥門的操作方式和位置標識清晰標注,方便操作和維護人員使用。 8、在安裝后的使用過程中,定期對截止閥進行維護和保養,保持閥門的良好工作狀態,延長使用壽命。 |
